Vlagomjeri za drvo proizvođača BROOKHUIS APPLIED TECHNOLOGIES

  • Ručni vlagomjeri

  • Stacionarni vlagomjeri

  • Protočni bezdodirni vlagomjeri

  • E-modul - mjerenje čvrstoće drveta, ručno ili automatski

  • Detektor unutrašnjih pukotina u drvetu

Ručni vlagomjeri BROOKHUIS

Važne osobine naših ručnih vlagomjera su:

  • Ponovljivi rezultati mjerenja upotrebom specijalne mjerne elektronike

  • Podešene krivulje baždarenja na svojstva mjerenih materijala, kao raznih vrsta drveta i građevinskih materijala (software)

  • Mogućnost, mjerače vlage opremiti sa najnovijim krivuljama baždarenja i time ih aktualizirati

  • Jednostavno posluživanje (zreo koncept)

    Zahvaljujući posebnim svojstvima su naši vlagomjeri poznati u cijelome svijetu i primjenjuju se višestruko u drvnoj i građevinskoj industriji.

    Kapacitativni vlagomjeri

    Vlagomjeri sa mjernim iglama / elektrodama

Ručni mjerač vlage FMW-B

Mjerač vlage upravljan mikroprocesorom, pogodan za mjerenje vlage u drvetu i građevinskim materijalima.

- Mjerenje bez oštećenja materijala

- Može se podešavati za drvo gustoće između 250 i 1100 kg/m³

- FMW-B je posebno pogodan za gotove proizvode kao što su dovratnici, vrata, namještaj itd.

Ručni mjerač vlage FME

Mjerač vlage upravljan mikroprocesorom, pogodan za mjerenje vlage u drvetu i građevinskim materijalima.

- Može se podešavati za drvo gustoće između 250 i 1100 kg/m³

- Mjerač vlage FME je odobren od strane FMPA za mjerenje sadržaja vlage u proizvodima od lijepljenog lameliranog drveta

Ručni mjerač vlage FMC

Mjerač vlage FMC, upravljan mikroprocesorom, pogodan je za mjerenje vlage u drvetu i građevinskim materijalima.

- Mjeri sadržaj vlage pomoću elektrode koja se postavlja u ili na materijal koji se mjeri

- FMC automatski koriguje izmjerenu vrijednost vlage na „stvarne procente“ u skladu s podešenim materijalom i temperaturom

- FMC je idealan instrument za precizna i posebno jednostavna mjerenja

Ručni mjerač vlage FMD6

FMD6 mjeri sadržaj vlage pomoću sonde koja se postavlja u ili na materijal koji se mjeri.

- Posjeduje memoriju za izvještaje o mjerenju. Svaki izvještaj sadrži podatke o mjerenom materijalu, statističku analizu i interval pouzdanosti

- Mjerač vlage FMD6 je odobren od strane FMPA (MPA, Otto Graf Institut) za mjerenje sadržaja vlage u proizvodima od lijepljenog lameliranog drveta

FMI sistemi bezdodirnih vlagomjera

OPIS

Sistem FMI-5 razvrstava drvo prema različitim nivoima vlage, pruža informacije za odbacivanje elemenata koji odstupaju od zadatih granica, označava daske, te u realnom vremenu mjeri profil vlage svake daske. Ovo omogućava optimizaciju proizvodnje i skeniranje u liniji radi izrezivanja ili označavanja vlažnih zona. Zahvaljujući toj svestranosti, FMI-5 je primjenjiv u svim poznatim aplikacijama.

Novi senzori u sklopu FMI-5 sistema vrše mjerenje 500 puta u sekundi, omogućujući detekciju i najmanjih vlažnih zona čak i u najbržim proizvodnim i sortirnim linijama. Svaki senzor sadrži vlastite kalibracione podatke, što sistem čini idealnim za upotrebu u kontrolama kvalitete i u skladu s međunarodnim standardima.

Nove poprečne (transverzalne) jedinice senzora su kompaktnije u odnosu na prethodne modele. Ako se vrši zamjena starijih Brookhuis transverzalnih senzora, dostupan je komplet za montažu koji omogućava brzu integraciju u roku od nekoliko minuta. Na jednu upravljačku jedinicu FMI-5 moguće je povezati maksimalno 10 transverzalnih senzora, čime se dobiva do 20 mjernih polja širine po 250 mm – ukupno do 5.000 mm efektivne širine mjerenja vlage dasaka.

Kapacitet mjerenja:

- **Poprečni režim:** do 250 dasaka/min

- **Uzdužni režim:** do 1.200 metara/min

FMI-5 je dovoljno brz za sve postojeće mašinske linije. Korištenjem softvera **FMI Reporting**, svi rezultati mjerenja se mogu pohraniti na računar, izraditi izvještaji za štampu ili izvesti podaci u bazu kupca.

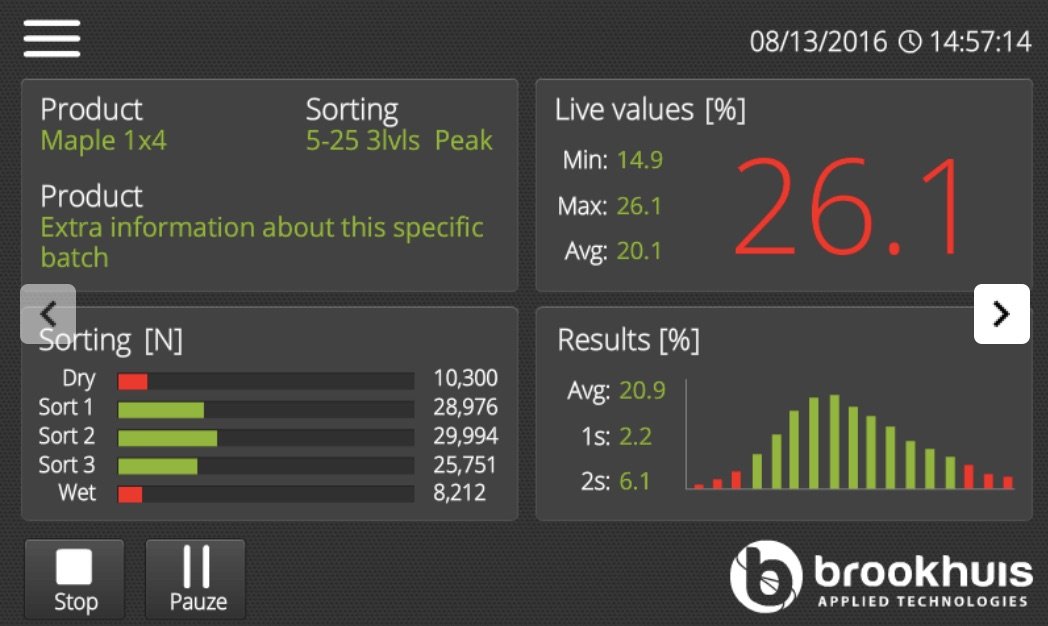

Zahvaljujući novom ekranu osjetljivom na dodir i grafičkom korisničkom interfejsu, upravljanje sistemom FMI-5 je vrlo jednostavno i intuitivno. U ručnom režimu rada, operater prvo bira seriju, proizvod ili režim sortiranja, te zatim pokreće mjerenje. Sve ključne informacije prikazane su na ekranu, a za dodatne detalje dovoljno je jednostavno dodirnuti ekran kako bi se prikazali rezultati sortiranja u realnom vremenu, raspodjela vlage unutar serije, informacije o seriji ili trenutno mjerenje.

**Vrlo jednostavno. Vrlo informativno. Vrlo efikasno.**

Zahvaljujući novim metodologijama i matematičkim modelima, kalibracija sistema je pojednostavljena. Ovisno o modelu FMI-5, za automatski rad dovoljan je unos dimenzija dasaka. To također omogućava automatski izračun iskorištenosti proizvedene serije — po broju dasaka ili po zapremini materijala.

Linijski mjerač vlage FMI-5

Sistem FMI-5 razvrstava drvo prema različitim nivoima vlage, daje informacije za odbacivanje drva koje odstupa od zadatih granica vlage, označava daske i mjeri u realnom vremenu kako bi se dobio profil vlage dasaka — za optimizaciju i skeniranje u liniji, s ciljem izrezivanja ili označavanja vlažnih zona.

- Novi senzori FMI-5 mjere 500 puta u sekundi kako bi otkrili i najmanje vlažne tačke u najbržim proizvodnim i sortirnim procesima

- Kapacitet: 250 dasaka/min u poprečnom režimu ili 1.200 metara/min u uzdužnom režimu

  • Sortiranje
    Jedan od najvažnijih aspekata FMI sistema je obezbijediti sortiranje drveta, tako da se na daljnju preradu predaje samo drvo sa ispravnim sadržajem vlage. Druga mogućnost je podešavanje graničnih vrijednosti, tako da se drvo može sortirati po osnovu mjerene vlage. Sortiranje se može provesti i zu pomoć markirnoga sistema ili komandom na potpuno automatski uređaj za sortiranje.

  • Automatizacija i integrisana sistemska rješenja
    Obimno znanje i obim isporuke Brookhuisa obuhvataju značajno više od samo mjerenja vlage drveta i sortiranja. Rješenje može biti ponuđeno kako sa električnim tako i sa pneumatskim i mehnaičkim komponentama. U godini 2007. je Brookhuis biran u austrijskom magazinu „Holzkurier“ kao najbolji dobavljač opreme pilana.

Mjerači za razvrstavanje prema čvrstoći

Kao jedan od vodećih svjetskih stručnjaka za mjerenje sadržaja vlage, Brookhuis nudi brojne prednosti u tehnologiji mjerenja vlage, koje su ključne i za pouzdano razvrstavanje drva prema čvrstoći.

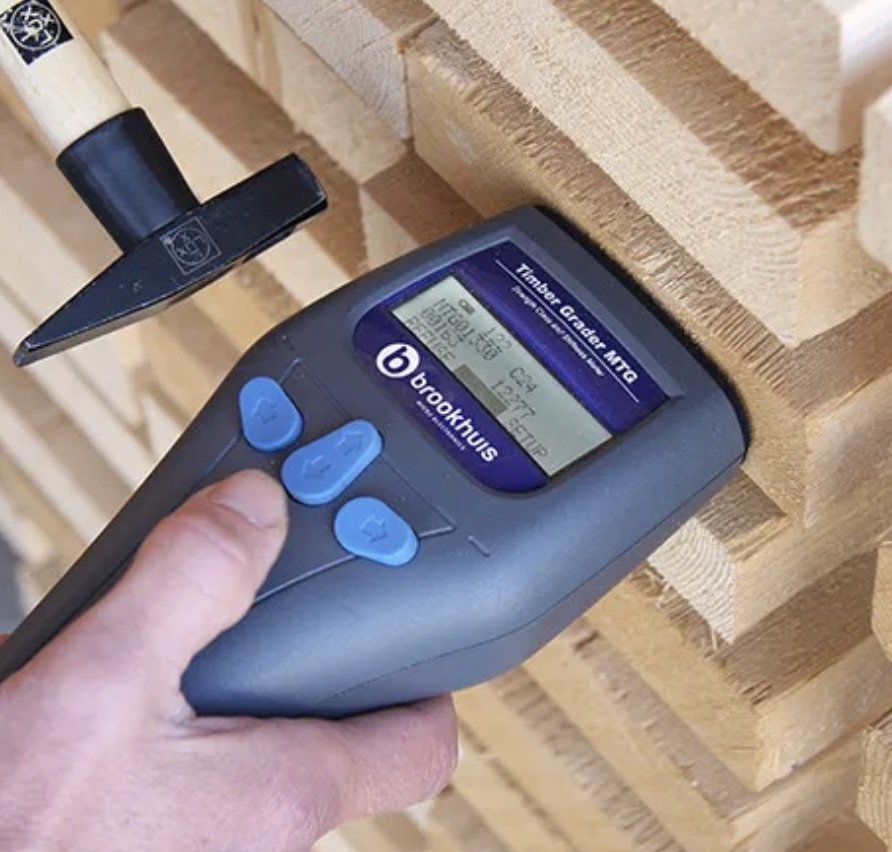

Ručni uređaj za razvrstavanje drva prema čvrstoći – Timber Grader MTG

Timber Grader MTG je ergonomski mjerni instrument sa senzorom i LCD ekranom, koji se prisloni na drvenu gredu. Pritiskom na okidač, uređaj šalje zvučni signal kroz gredu. Posebno razvijeni softver Timber Grader brzo i precizno pretvara zvučne valove u rezultate mjerenja, bez grešaka.

Dobijeni rezultati mogu se bežično prenijeti na standardni PC ili laptop, bez potrebe za kablovskom vezom. Jedna od brojnih mogućnosti uključuje i jednostavnu analizu podataka o mjerenju.

Učinkovitost uređaja Timber Grader MTG je usporediva s mehaničkim sistemima za razvrstavanje po čvrstoći, a u odnosu na vizualno razvrstavanje daje značajno pouzdanije rezultate. Kao rezultat toga, veći broj elemenata drva biva razvrstan u višu klasu čvrstoće.

Timber Grader MTG može mjeriti i tvrdo i meko drvo, a zahvaljujući mogućnosti nadogradnje dodatnim licencama za klase čvrstoće, uređaj se može koristiti bilo gdje u svijetu.

Verzije Proizvoda

Brookhuis nudi sljedeće ručne proizvode:

  • Timber Grader MTG 960: za CE označavanje prema EN14081 standardu, uključujući vagu

  • Timber Grader MTG 820

  • Timber Grader MTG 860: uključujući vagu

  • Timber Grader MTG 920: za CE označavanje prema EN14081 standardu

Dodatne informacije:

  • CE označavanje prema EN 14081 standardu: Ovo označavanje je obavezno za strukturno drvo koje se prodaje unutar Europskog gospodarskog prostora (EEA). Označava da proizvod ispunjava bitne sigurnosne zahtjeve i da je prikladan za svoju namjenu u građevinarstvu. Standard EN 14081 specificira zahtjeve za ocjenjivanje čvrstoće i označavanje strukturnog drveta pravokutnog presjeka.

  • Brookhuis ručni proizvodi: Osim Timber Grader uređaja, Brookhuis nudi i druge ručne uređaje, prvenstveno mjerila vlage za drvo i građevinske materijale. Ovi uređaji koriste različite tehnologije mjerenja (otpor, kapacitivnost) i imaju različite raspona mjerenja i preciznosti, ovisno o modelu. Neki modeli imaju mogućnost pohranjivanja mjernih podataka, temperaturnu kompenzaciju i kalibraciju za različite vrste drva.

  • Timber Grader MTG: Ovi uređaji su prijenosni instrumenti za mjerenje čvrstoće i krutosti drveta. Koriste tehnologiju zvučnih valova za procjenu kvalitete drveta. Mogu se koristiti za razvrstavanje drveta prema klasama čvrstoće, kontrolu kvalitete pri kupnji ili obradi drveta, te u istraživačke i obrazovne svrhe. MTG uređaji mogu mjeriti i tvrdo i meko drvo, a mogu se nadograditi licencama za predviđanje klasa čvrstoće prema različitim međunarodnim standardima.

Detektor Unutarnjih Pukotina (ICD)

Mikroprocesorski kontroliran mjerač vlage prikladan za mjerenje vlage u drvu i građevinskim materijalima.

  • Beskontaktno mjerenje

  • Može se podesiti za drvo gustoće između 250 i 1100 kg/m³.

  • FMW-B je posebno prikladan za gotove proizvode kao što su okviri vrata, vrata, namještaj itd.

Dodatne informacije:

  • Beskontaktno mjerenje: Ovaj mjerač vlage koristi princip visokofrekventnog mjerenja, što omogućuje mjerenje vlage bez potrebe za direktnim kontaktom s materijalom. Ovo je posebno korisno za mjerenje vlage u gotovim proizvodima gdje bi ubadanje elektroda moglo oštetiti površinu.

  • Raspon gustoće drva: Mogućnost podešavanja za različite gustoće drva osigurava preciznija mjerenja vlage, budući da gustoća drva utječe na dielektrična svojstva materijala koja se koriste u beskontaktnim mjeračima vlage.

  • Primjena na gotovim proizvodima: Zbog svog beskontaktnog načina mjerenja, ICD FMW-B je idealan za provjeru sadržaja vlage u gotovim drvenim proizvodima. Pravilan sadržaj vlage ključan je za sprječavanje deformacija, pucanja i pojave gljivica u drvenim proizvodima
